Gestorte-vloer systemen met open vloergoot

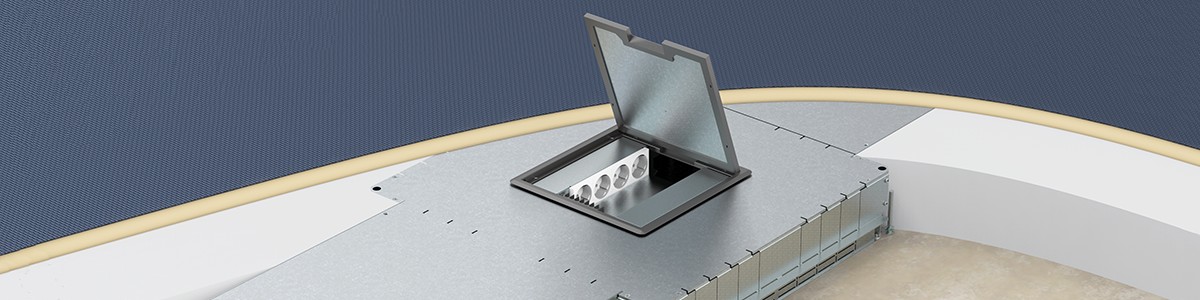

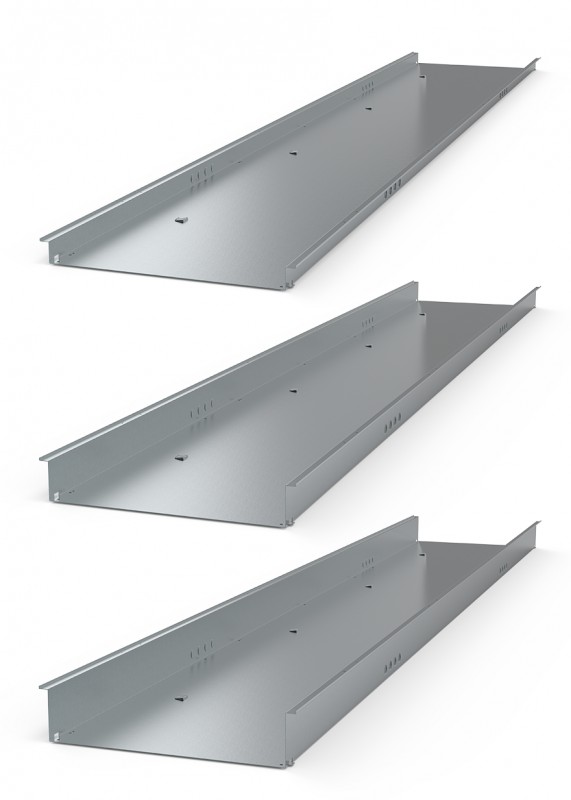

Open vloergoten

Indien u een alternatief zoekt voor het werken met de buisleidingen, dan brengen onze vloergoten wellicht een uitkomst. Door te werken met open vloergoot wordt achteraf een grotere flexibiliteit geboden. Indien u bijvoorbeeld extra bekabeling wenst of de bekabeling vernieuwd dient te worden, dan biedt een installatie met vloergoot grote voordelen!

De HPL open vloergoten zijn verkrijgbaar in allerlei configuraties met tal van opties. Voor alle uitvoeringen geldt dat deze standaard zijn voorzien van uitbreekpoorten, waarbij buisleiding gelegd kan worden naar bijvoorbeeld een instortvloerdoos. Hiermee houdt u de capaciteit van de vloergoot zo klein mogelijk. Hiernaast is het tevens mogelijk om de Vloerdoos Compact 30mm of 55mm te plaatsen in de deksel van de vloergoten. Deze vloerdozen hebben een perfecte klemwerking in de deksel en zijn bovendien extreem compact.

Naast de keuze om met buisleiding of met vloerdozen in de deksel te werken, is het ook mogelijk om gebruik te maken van de Easybox behuizing. Door deze behuizingen loopt bekabeling netjes langs de aansluitpunten af, wat ervoor zorgt dat uw goot compact gehouden kan worden. Uiteraard zijn ook de stelbeugels, scheidingsschoten, deksels, aftak-/hoekstukken en eindstukken voor deze vloergoot verkrijgbaar.

Deze bovenliggende vloergoten zijn standaard verkrijgbaar in zeven varianten (andere maatvoeringen op aanvraag):

  • 851.2510 Open vloergoot V200x30
  • 852.2510 Open vloergoot V200x40
  • 872.2510 Open vloergoot V400x40
  • 875.2510 Open vloergoot V400x70
  • 877.2510 Open vloergoot V400x90
  • 895.2510 Open vloergoot V600x70
  • 897.2510 Open vloergoot V600x90

Scheidingsschoten 230V/data

Uiteraard is het ook in de open vloergoten van groot belang om de elektrificatie en data zoveel mogelijk gescheiden van elkaar te houden. Door middel van de scheidingsschoten binnen het systeem wordt hiervoor eenvoudig zorg gedragen. De scheiding wordt optioneel aangeboden en is schroefloos te monteren. In alle open vloergoten zijn klemlippen opgenomen, waar het scheidingsschot ingeschoven kan worden. Door de klemwerking zit deze altijd stevig bevestigd!

Voor iedere vloergoot is een perfect passend scheidingsschot beschikbaar:

  • 841.2530 scheidingsschot V30, hoogte 20 mm
  • 842.2530 scheidingsschot V40, hoogte 30 mm
  • 845.2530 scheidingsschot V70, hoogte 60 mm
  • 847.2530 scheidingsschot V90, hoogte 80 mm

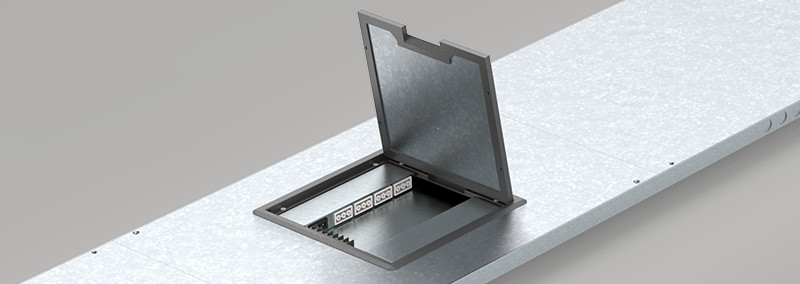

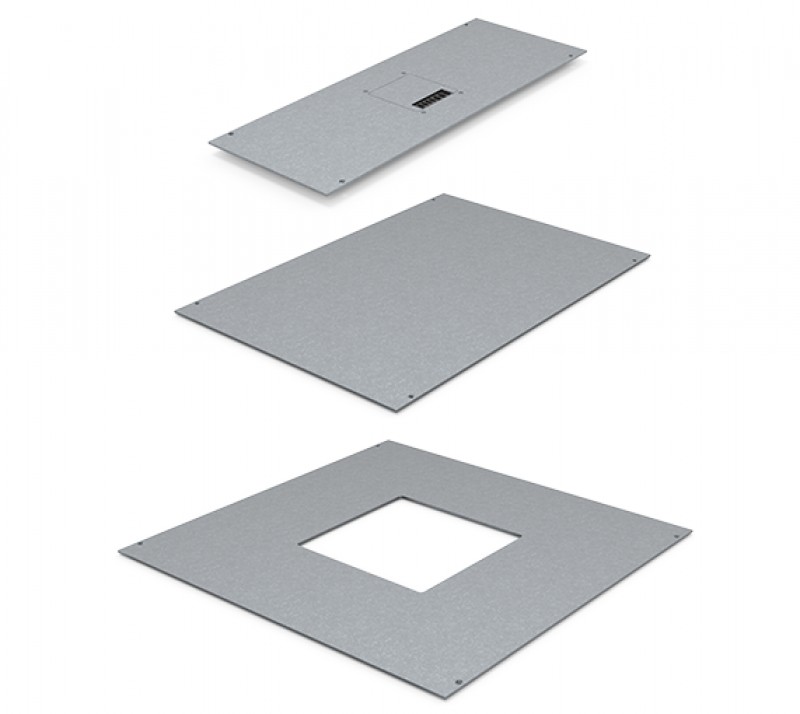

Deksels

Alle deksels worden geproduceerd uit 4 millimeter dikke sendzimir platen, zodat in alle gevallen de draagkracht gewaarborgd is. De deksels binnen het open vloergootsysteem hebben standaard een lengte van 625 millimeter, zodat de deksels altijd handzaam zijn. De montage van deze deksel geschiedt door middel van schroefpunten. Naast de functie als deksel, fungeren deze direct als koppelstuk tussen de verschillende goten. De deksels overlappen altijd twee gootstukken, zodat deze altijd netjes op elkaar aansluiten.

Natuurlijk is er de mogelijkheid om te kiezen voor een blinddeksel, maar hiernaast is er binnen het HPL open vloergootsysteem de mogelijkheid om te kiezen voor een kabeldoorvoer of voor het plaatsen van de Vloerdoos Compact in de deksel.

De deksels zijn standaard verkrijgbaar in de volgende uitvoeringen

  • 850.2520 Deksel blind V200
  • 850.2521 Deksel V200 met kabeldoorvoer 100x100mm
  • 870.2520 Deksel blind V400
  • 870.2523 Deksel V400 met uitsparing 248x248mm (Vloerdoos Compact)
  • 890.2520 Deksel blind V600
  • 890.2523 Deksel V600 met uitsparing 248x248mm (Vloerdoos Compact)

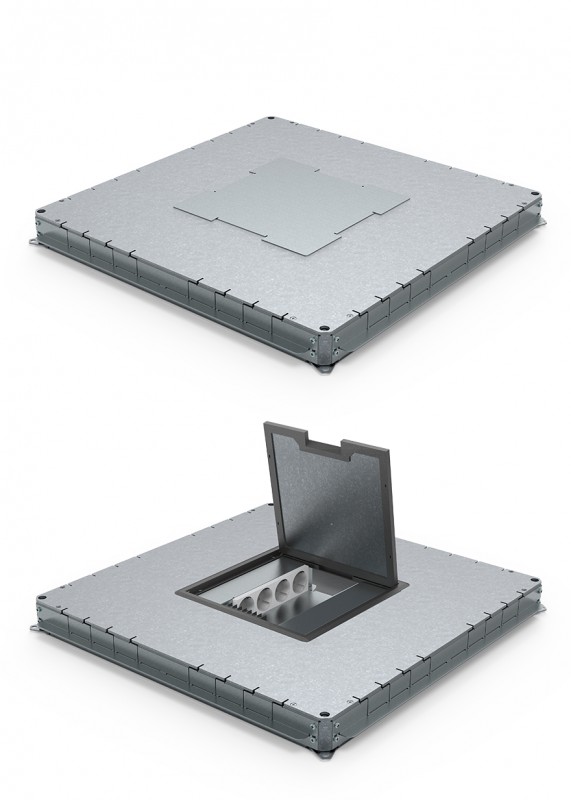

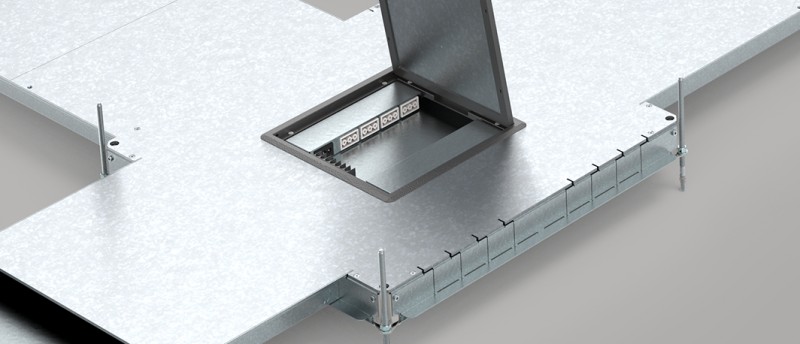

Easyboxen

De Easybox is een in hoogte instelbare behuizing, welke de perfecte aanvulling biedt voor uw open vloergootsysteem. Door het gebruik van de Easybox binnen het open vloergootsysteem, kan bekabeling eenvoudiger doorlopen en voorkomt u overcapaciteit van uw vloergoten. Tevens vormt de Easybox een eenvoudig stelpunt, doordat op alle vier de hoeken van bovenaf gesteld kan worden.

De bovenplaat is standaard voorzien van een uitsparing van 248 bij 248 millimeter, welke geschikt is voor de Vloerdoos Compact 30mm of 55mm. Deze vloerdozen hebben een perfecte klemwerking in de staalplaat, waardoor u eenvoudig aansluitpunten realiseert.

Deze instortbehuizing is standaard verkrijgbaar in vier varianten:

  • 860.1053 Easybox instelbaar van 55 tot 85 millimeter, geschikt voor goten V30
  • 860.2053 Easybox instelbaar van 55 tot 85 millimeter, geschikt voor goten V40
  • 860.5073 Easybox instelbaar van 75 tot 125 millimeter, geschikt voor goten V70
  • 860.7093 Easybox instelbaar van 95 tot 145 millimeter, geschikt voor goten V90

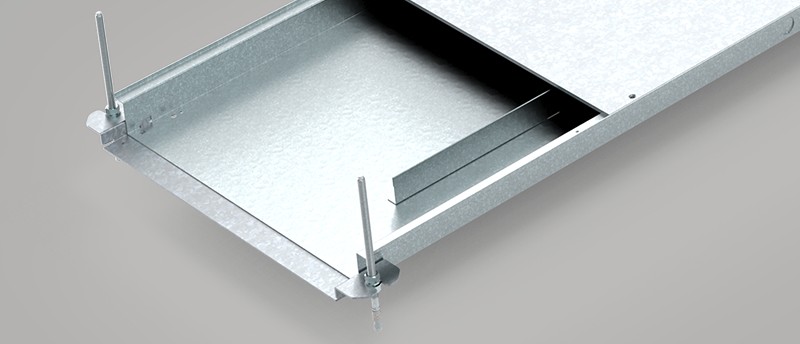

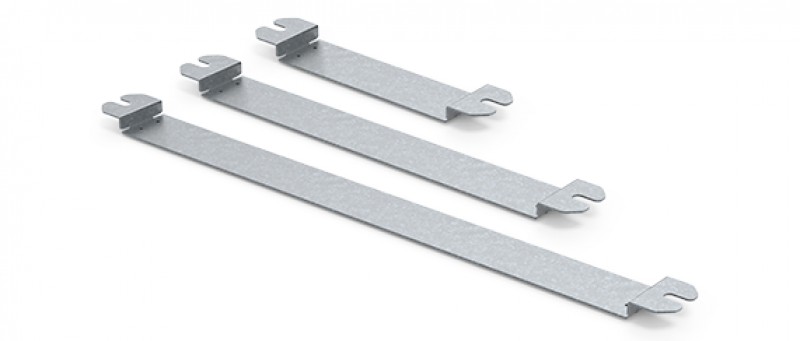

Montagebeugels

De open vloergoten worden op hoogte gesteld door middel van de montagebeugels. Deze sterke beugels zorgen ervoor dat de gemonteerde samenstelling tegen stootje kan. Bij de keuze voor een passende montagebeugel is slechts de breedte van belang.

De montagebeugels hebben standaard drie breedte-maten:

  • 850.2540 Montagebeugel V200
  • 870.2540 Montagebeugel V400
  • 890.2540 Montagebeugel V600

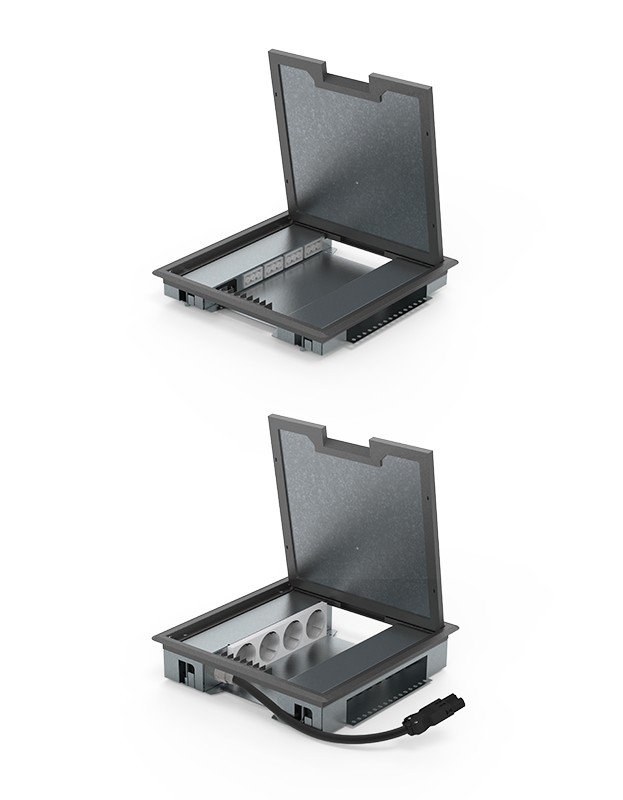

Vloerdoos Compact

De Compact uitvoering van de HPL vloerdozen is een bijzonder ontwerp. Daar waar de vloerdozen in de meeste gevallen al zo compact mogelijk ontwikkeld worden, is deze uitvoering nóg een stukje ondieper gemaakt. Naast het feit dat het een uiterst compacte uitvoering is, beschikt deze vloerdoos over een perfecte klemwerking in staalplaten of dunne vloeren. Ideaal voor toepassing binnen het open vloergootsysteem dus!

Deze vloerdoos wordt standaard voorzien van Wieland GST18®-connectoren of een aansluitkabel met Wieland GST18®-steker (op aanvraag andere uitvoeringen zoals Wago Winsta® mogelijk) en wordt dus altijd plug-and-play afgeleverd!

De Vloerdoos Compact is standaard verkrijgbaar in drie uitvoeringen:

  • 785.4220 Vloerdoos Compact 30mm 4x chassis 3P + 6x Data-uitsparing, Kunststof T3 deksel
  • 785.1231 Vloerdoos Compact 55mm 4x WCD + 8x Data-uitsparing, Kunststof T3 deksel
  • 785.1232 Vloerdoos Compact 55mm 4x WCD + 4x M45-uitsparing, Kunststof T3 deksel

Uitvoeringen met RVS T15 of RVS T25 klapdeksel op aanvraag mogelijk.

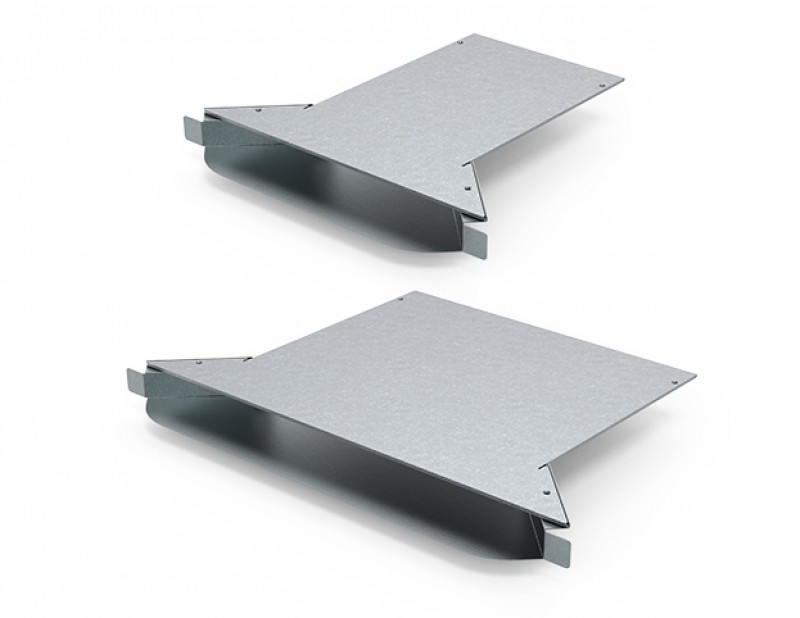

Aftak-/hoekstukken

Deze artikelen zijn inzetbaar als aftakstuk en als hoekstuk. De afgeronde hoeken van de aftak-/hoekstukken zorgen ervoor dat de interne bekabeling eenvoudig de hoek om kan lopen. Door dit product tevens als hoekstuk te gebruiken voorkomt u onnodige arbeidstijd, de vloergoot hoeft niet exact op maat geslepen te worden om het hoekstuk toe te kunnen passen. Kostenbesparend dus!

Voor iedere open vloergoot is een aftak-/hoekstukken verkrijgbaar:

  • 851.2550 Aftak-/hoekstuk V200x30
  • 852.2550 Aftak-/hoekstuk V200x40
  • 872.2550 Aftak-/hoekstuk V400x40
  • 875.2550 Aftak-/hoekstuk V400x70
  • 877.2550 Aftak-/hoekstuk V400x90
  • 895.2550 Aftak-/hoekstuk V600x70
  • 897.2550 Aftak-/hoekstuk V600x90

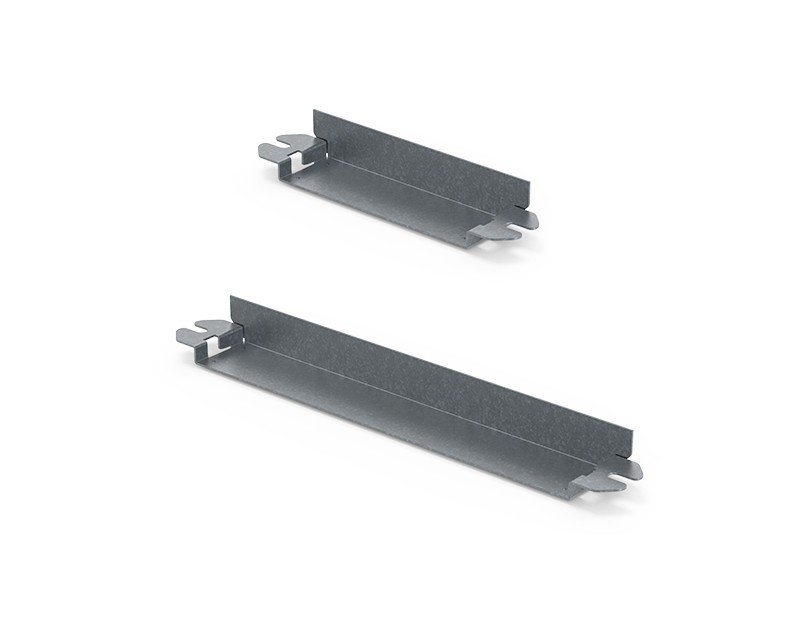

Eindstukken

De eindstukken zorgen voor perfecte afdichting van de open vloergoten. Tevens zijn deze eindstukken dusdanig ontwikkeld dat hiermee de open vloergoten op hoogte gesteld kunnen worden. Hierdoor voorkomt u dat meerdere componenten nodig zijn voor afdichting en montage, multifunctioneel dus!

Een passend eindstuk is verkrijgbaar voor ieder type open vloergoot:

  • 851.2560 Eindstuk V200x30
  • 852.2560 Eindstuk V200x40
  • 872.2560 Eindstuk V400x40
  • 875.2560 Eindstuk V400x70
  • 877.2560 Eindstuk V400x90
  • 895.2560 Eindstuk V600x70
  • 897.2560 Eindstuk V600x90

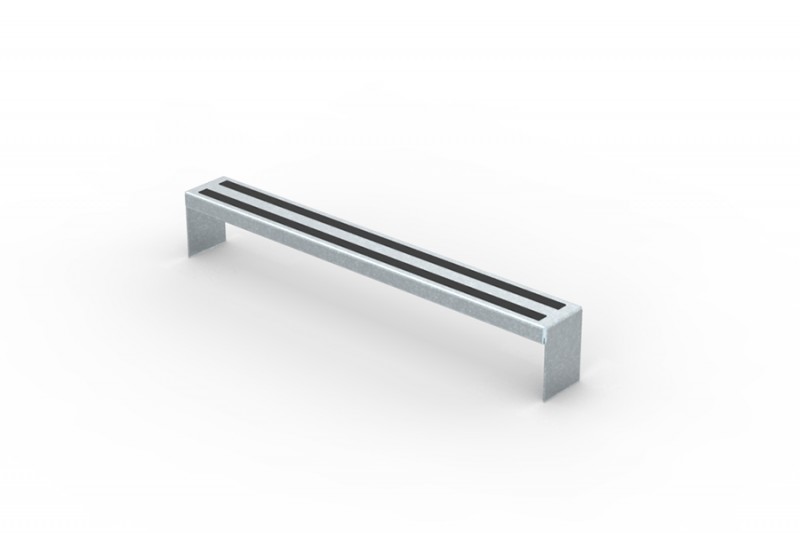

Draagbruggen

De draagbrug wordt gebruikt om de draagkracht van de vloergoot te vergroten. Het artikel dient los in de vloergoot geplaatst te worden. De bovenkant van de draagbrug is voorzien van een dempingsstrip. Bij de V400 open vloergoten wordt aangeraden gebruik te maken van draagbruggen, bij de V600 open vloergoten is de draagbrug noodzakelijk.

De draagbruggen zijn standaard verkrijgbaar in de volgende uitvoeringen:

  • 872.2570 Draagbrug V400x40
  • 875.2570 Draagbrug V400x70
  • 877.2570 Draagbrug V400x90
  • 895.2570 Draagbrug V600x70
  •  897.2570 Draagbrug V600x90

Overige maten op aanvraag.
